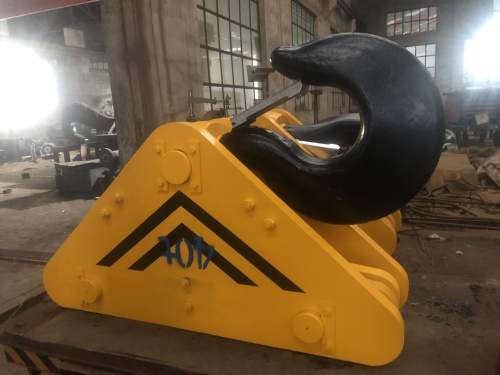

40吨三角吊钩

产品类别:吊钩

产品描述:40吨三角吊钩是大型吊钩的一种,在出厂前需要经过严格的检验,确保使用安全。

订购热线:0373-8611756

详细信息

  产品名称:40吨三角吊钩

  吊钩材料:

  起重机吊钩除承受物品重量外,还要承受起升机构启动与制动时引起的冲击载荷作用,应具有较高的机械强度与冲击韧性。由于高强度材料通常对裂纹和缺陷敏感,吊钩一般采用优质低碳钢或低碳合金钢制造。

  吊钩的结构:

  吊钩的结构以锻造单钩为例说明。吊钩可以分为钩身和钩柄两部分。钩身是承受载荷的主要区段,制成弯曲形状,并留有钩口以便挂吊索。它常见的截面形状是梯形,合理的受力截面是T形(但锻造工艺复杂)。钩柄常制有螺纹,便于用吊钩螺母将钩子支承在吊钩横梁上。

  吊钩的强度计算:

  计算载荷考虑起升载荷动载系数φ2。

  吊钩危险断面(见图6-2)有三个,水平断面A-A、垂直断面B-B、 钩柄螺纹根部C-C断面。按平面弹性曲杆理论对吊钩的受载状况进行受力分析。

  1、钩身水平断面A-A

  A-A断面受力大。起升载荷PQ对A-A断面的作用为偏心拉力,在断面上形成弯曲和拉伸组合应力作用。断面内侧应力为较大拉应力σ1,断面外侧为较大压应力σ2,计算公式如下:

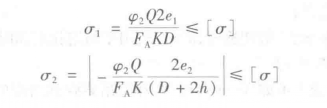

  吊钩拉力强度计算公式

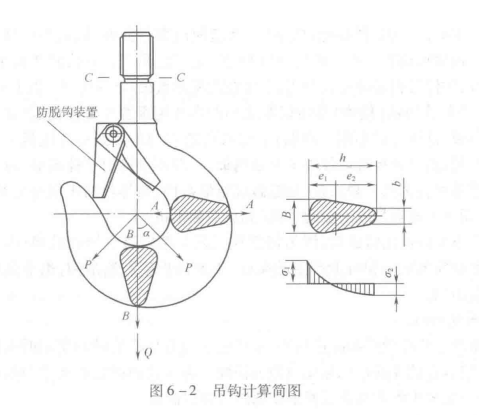

吊钩计算简图

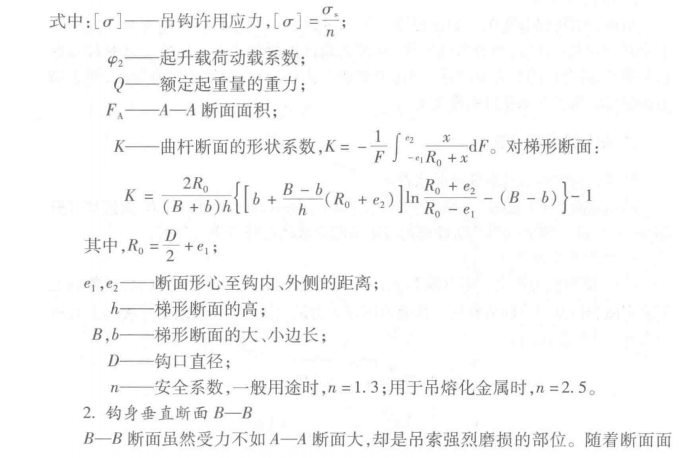

吊钩拉力强度计算方法

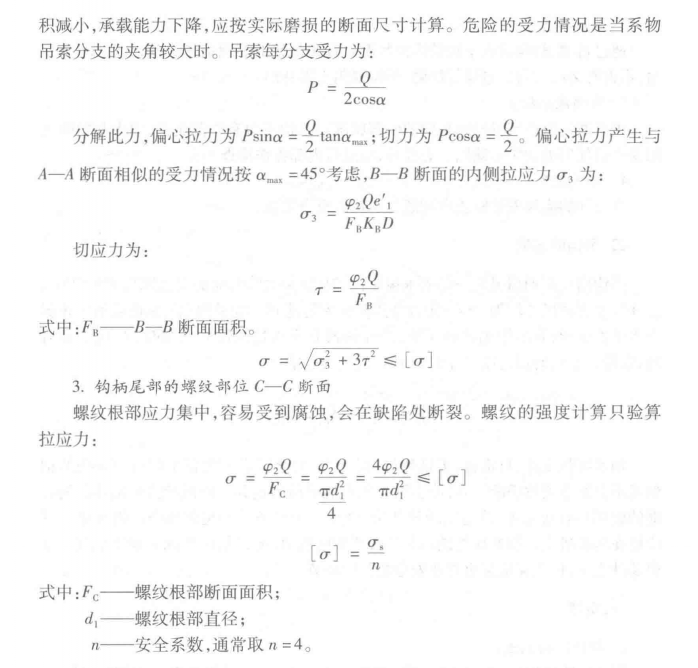

吊钩断面强度计算方法
